電源輸出電流超出額定電流時，保護電路動作使降低或切斷輸出功率。
過電流特性分為下列幾種：
保護方式：
(1)FOLDBACK CURRENT LIMITING

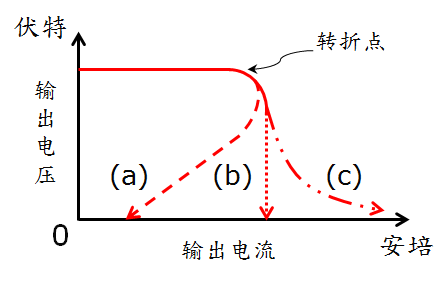

過負載時輸出電流能力會下降，一般約下降至20%額定電流以下，如圖中曲線a。
(2)CONSTANT CURRENT LIMITING
過負載時電流保持于定義范圍內，而輸出電壓會下降，如圖中曲線b。
(3)OVER POWER LIMITING
過負載時電流愈高，電壓依比例愈低，如圖中曲線c。
(4)HICCUP CURRENT LIMITING
過負載時，電壓、電流快速下降并切斷輸出，但會自動回復。
(5)SHUT OFF
過負載時會切斷輸出，輸出電壓與輸出電流趨近于零。
回復方式：
(1)解除過電流(過負載)狀態后，自動回復(Auto Recovery)。
(2)解除過電流(過負載)狀態后，重新啟動(Re-Power-On)。
注意事項：請避免長期的過載或短路，會造成電源供應器壽命減短或損壞。部份機型的過載或短路保護設計復合型態，其保護方式如上述先定電流限制（或Foldback Current Limiting 或Over Power Limiting）于若干時間后再進入關機（或Hiccup Current Limiting）。
過電流/過負載保護的形式有哪些？
發布時間：2023-11-29 03:26:31
